静电事件监测仪,对于HBM/CDM模型放电的监测

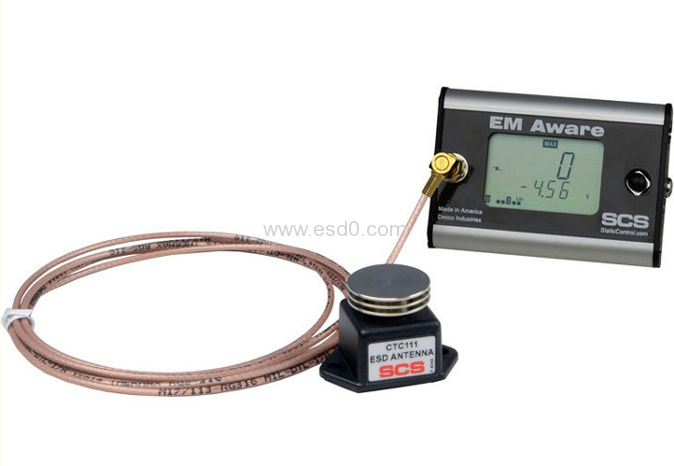

图片[1]-静电事件监测仪,对于HBM/CDM模型放电的监测-静电防护(ESD)圈-记录工厂ESD&环境知识点学习分享

名称:静电事件监测仪

型号:770066

产品说明:

通道一:实时监测静电放电事件的次数和强度

根据静电放电(ESD)特征信号识别静电放电事件,剔除其他EMI干扰信号

静电放电强度阀值:60~140dBμV

仪器仅显示放电次数和强度,配套SMP软件可计算出CDM模型的放电电压

通道二:实时监测天线感应到的静电位波动

静电位波动阀值:5V、12.5V、100V、250V、500V、1000V可设置

通道三:实时监测离子风机的性能

每隔3分钟自动检测离子风机的散电时间和离子平衡度

离子平衡度阀值0~35V可设置,散电时间最大量程16秒

监测离子风机时,距离较近或空间狭窄时采用蝶形探头,距离较远时采用柱形探头

可单台使用,也可多台通过局域网组网监测

最大组网容量1000台

配套SMP软件获取、分析、保存、导出数据

可以导入真实的产线平面图,标识各个监测仪安装地点,动态显示实时状况

软件根据静电放电信号强度和探测距离自动计算出CDM模型的静电放电电压值

服务器/客户端架构的软件,可分配及授权多位用户(无数量限制)
