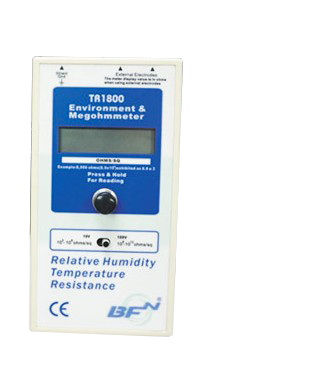

5磅重锤测试台垫用100V测试显示5次方,转用10V档测试显示6次方,为什么?

工厂在购买的台垫其实都是属于非线性类电阻材料;

其实静电耗散材料的电阻(率)值一般不能在很宽的电压范围内保持不变,也就是欧姆定律对此并不适用。而在常温条件,在较低的电压范围内,电导电流随外加电压的增加而线性增加,材料的电阻值保持不变。超过一定电压后,由于离子化运动加剧,电导电流的增加远比测试电压增加的快、材料呈现的电阻值迅速降低。由此可见,外加测试电压越高,材料的电阻值越低,以致在不同电压下测试得到的材料电阻值可能有较大的差别。

导致材料电阻值变化的决定因素是测试时的电场强度,而不是测试电压。对相同的测试电压,若测试电极之间的距离不同,对材料电阻率的测试结果也将不同,正负电极之间的距离越小,测试值也越小。

因此在测试时,在相应的标准中不仅规定了测试电压为10V(被测试样品的电阻小于1.0*106Ω时)和100V(被测试样品的电阻大于1.0*106Ω时),还规定了测试电极(也可以叫做重锤,环形的电极)的尺寸,即半径为(63.5±0.25)mm,质量为(2270±56.7)g。

最后我们在工厂以识别的最敏感器件来作为依据,如最敏感器件的敏感度等级为HBM100V,以100V测量值为准;如果最敏感器件的敏感度等级小于了HBM100V,以10测量值为准即可。
