接地体装设和检测

1、接地概念

(1)接地

电气设备的任何部分与土壤间做良好的电气连接,称为接地。

(2)接地体或接地极

直接与土壤接触的金属导体称为接地体或接地极。接地体可分为人工接地体和自然接地体。人工接地体是指专门为接地而装设的接地体;自然接地体是指兼作接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的钢筋混凝土基础等。

(3)接地线

连接电气设备接地部分与接地体间的金属导线称为接地线。

(4)接地装置

接地体和接地线组成的总体称为接地装置。

2、接地分类

(1)工作接地

工作接地是为保证电力系统和设备达到正常工作要求而进行的一种接地,例如电源中性点的接地、防雷装置的接地等。

(2)保护接地

保护接地是为保障人身安全、防止间接触电而将设备的外露可导电部分接地。

(3)重复接地

TN系统中,为确保公共PE线或PEN线安全可靠,除在中性点进行工作接地外,还应在PE线或PEN线的下列地方进行再一次接地,称为重复接地。

① 如架空线路终端及沿线每1km处。

② 电缆和架空线引入车间或大型建筑物处。

3、接地体的装设

(1)自然接地体的利用

在设计和装设接地装置时,首先应充分利用自然接地体,以节约投资。如果实地测量所利用的自然接地体电阻已能满足要求,而且这些自然接地体又满足热稳定条件,可不必再装设人工接地装置。

可作为自然接地体的物件包括与大地有可靠连接的建筑物的钢结构和钢筋、行车的钢轨、埋地的金属管道及埋地敷设的不少于2根的电缆金属外皮等。对于变配电所来说,可利用其建筑物钢筋混凝土基础作为自然接地体。

(2)人工接地体的装设

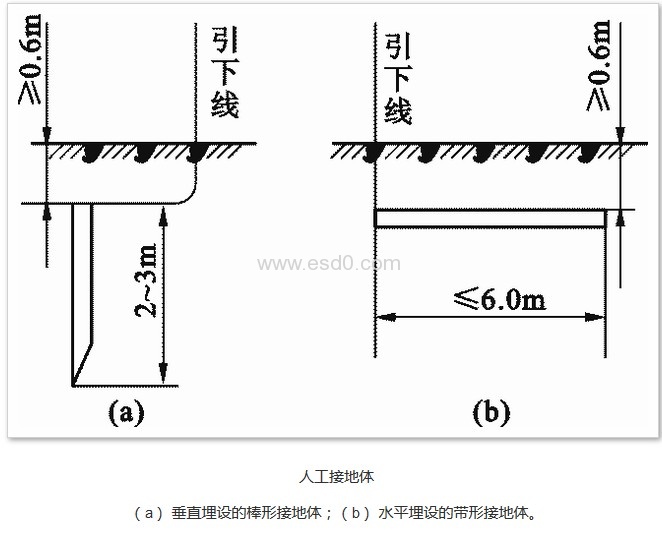

人工接地体有垂直埋设和水平埋设两种基本结构形式,如下图所示。人工接地体一般采用钢管、圆钢、角钢或扁钢等安装和埋入地下,但不应埋设在垃圾堆、炉渣和强烈腐蚀性土壤处。最常用的垂直接地体为直径50mm、长2.5m的钢管,这是最为经济合理的。

图片[1]-接地体装设和检测-静电防护(ESD)圈-记录工厂ESD&环境知识点学习分享

4、接地体埋设的要求

① 接地体的埋设深度不应小于0.6m,且必须在大地冻土层以下。角钢及钢管接地体应垂直配置。

② 垂直接地体的长度不应小于2.5m,其相互之间间距一般不应小于5m。

③ 防雷接地的人工接地装置的接地干线埋设,经人行通道处埋地深度不应小于1m,且应采取均压措施或在其上方铺设卵石或沥青地面。

④ 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

⑤ 埋入后接地体周围要用新土夯实。

⑥ 接地体地下部分不得涂漆。

5、接地体的连接要求

(1) 接地体的焊接应采用搭接焊,其搭接长度应符合下列规定:

① 扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊;

② 圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;

③ 圆钢与扁钢搭接为圆钢直径的6倍,双面施焊;

④ 扁钢与钢管,扁钢与角钢焊接,应紧贴角钢外侧两面,或紧贴3/4钢管表面,上下两侧施焊;

⑤ 除埋设在混凝土中的焊接接头外,应有防腐措施。

(2)接地体与接地干线的连接,应采用可拆卸的螺栓连接点,以便测量电阻。

6、接地电阻的测试方法

接地电阻的测试应选择适当的天气进行。常用接地电阻测试仪为ZC-8型。

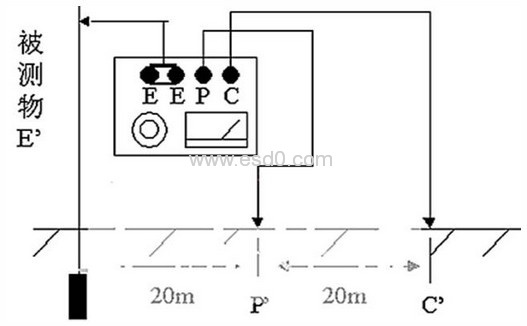

仪表接线及测试平面如下图所示。测试前将仪表断接卡子紧固螺栓拧开,沿被测接地装置(接地极)E将电位探针P和电流探针C成直线彼此相距20m打入地下,电位、电流电极的位置不能放反。E、P和C用不小于2.5mm²铜芯线分别与仪表对应端子连接。

图片[2]-接地体装设和检测-静电防护(ESD)圈-记录工厂ESD&环境知识点学习分享

7、接地电阻测试要求

① 交流工作接地,接地电阻不应大于4Ω;

② 安全工作接地,接地电阻不应大于4Ω;

③ 直流工作接地,接地电阻应按计算机系统具体要求确定;

④ 防雷保护接地电阻不应大于10Ω;

⑤ 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
