CVM-780 测量并显示实时静电压数据、操作说明书

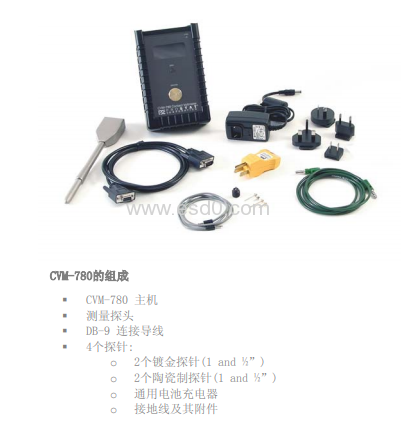

CVM-780 接触式静电压测量仪 Contact Voltmeter™

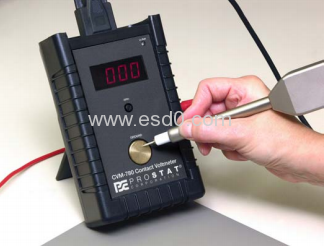

是一台高阻抗输入,低容抗输入的数字测量仪,真实测量静电电压,有体积小,携带方便和电池供电的特点。

作为一台真实,实时测量静电电压的测量仪,它与静电场测量计最明显的区别就是它的测量与静电场强度无关。CVM-780接触式电压测量仪 Contact Voltmeter™ 使用独特的有源测量探头,以达到防护和屏蔽被测物体周围微弱的电场强的干扰和影响。

接触式电压测量仪 Contact Voltmeter™使用镍金属氢化物电池供电,是一件有价值的ESD分析工具。

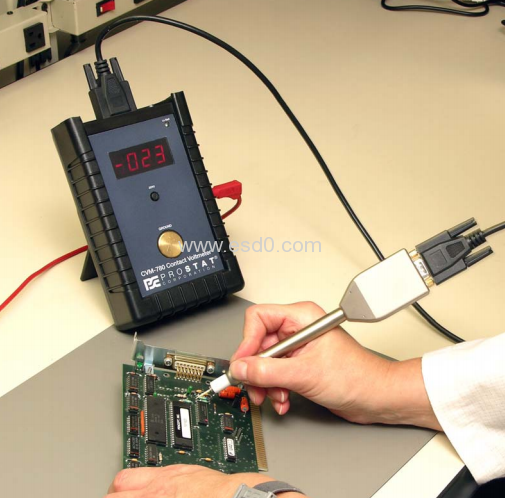

用于对静电放电(ESD)的分析与相关应用,分析由CDM和MM引起的制造过程,设备使用和装配中的失效问题。可以测量以下设施表面静电:

  • (IC等的)引脚
  • (PCB等的)印刷线路
  • 自动测试机器的接触探针
  • (IC,半导体等制造,测试过程中使用的一系列)生产线,工具,机器等
  • 机械零件
  • (SMT贴片机器等的)元器件安装臂
  • (IC等的)安装臂
  • 生产辅助设备
  • 椅子
  • 手推车
  • 人体
  • 托盘
  • 货架
  • 导电容器,周转箱

动态特性

响应时间

-数字显示:每秒刷新3次

-检测仪输出:凝结时间<10 ms

测量时电荷输入量

-100XE-18库仑/伏(c/v)

检测仪输出增益范围

-10,000:1; 100uV/V

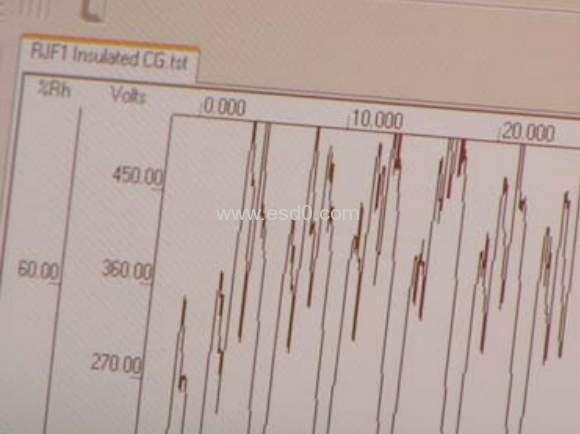

与 Prostat PGA-710

自动分析系统兼容

直流特性

测量范围: ±525 Volts

分辨度: 1伏,3位数显

基本精度: ±1%, ±2单位

测量流动导体时的误差

50 to 525伏范围内: 标准: <±5% (说明: ±5%, ±2单位)

0 to 49伏范围内: 标准: <±5% (说明: ±10%, ±2单位)

输入阻抗

10E15欧姆电阻并联 <1pF电容

每次充电后可连续运行

大约3.5个小时(充电时也可以使用该仪器)


PROSTAT CVM-780操作说明书,若有需求可在下方留下邮箱,我们会发送给各位。
