防静电服点对点电阻测试方法 – 电子行业标准要求

这里我们拿防静电洁净工作服的点对点电阻测试方法作一个解说:

1、物资准备及要求

  • 5磅重锤,测试电压至少有100V的直流电压档位,电压范围为100V±10V
  • 仪器的测试精确度为±10%
  • 5磅重锤为圆柱,圆柱直径为63.5mm;测试重锤为静电导体,材料硬度为50-70邵尔;重锤质量为2.27kg。两个电极间的电阻小于10的5次方欧姆(在金属表面用10V电压测试)
  • 被测试的服装需按规定的使用要求进行清洗,以满足产品的使用要求
  • 测试工作台的表面电阻不小于1*10的12次方欧姆

2、测试条件

  • 试验环境:温度23±3℃,相对湿度50±5%
  • 特殊低湿环境使用时由用户提出试验环境条件

3、测试要求

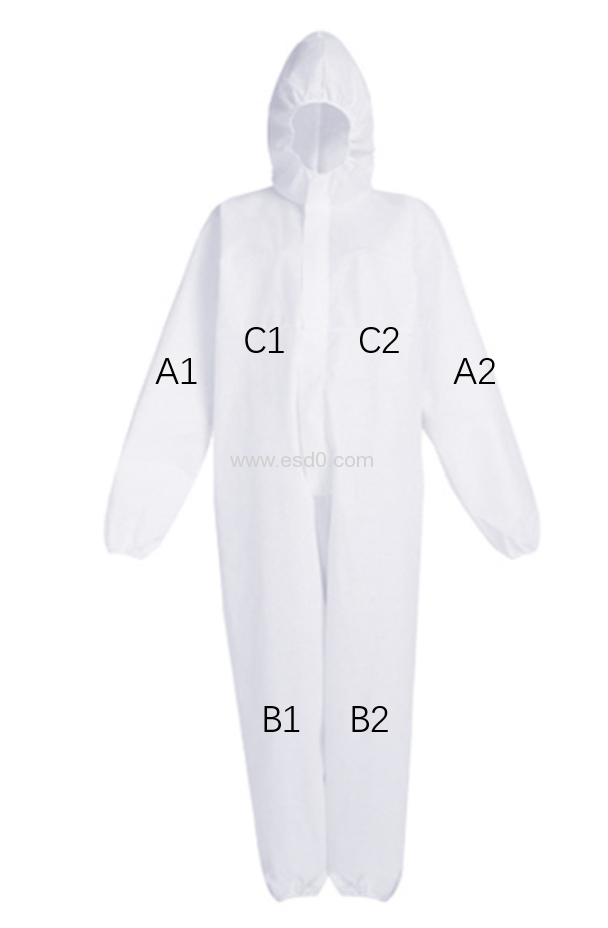

  • 确定服装的测试点,将连体服左边的衣袖A1、右边衣袖A2,左腿B1、右腿B2,左胸C1、右胸C2,共6个测试点;上衣的话除左右腿的两个测试点外,共计4个测试点。
  • 连体服选取A1与A2、B1与B2、C1与C2、A1与B2或A2与B1,测试服装不同裁片间的连通电阻;上衣选取A1与A2、C1与C2,测试服装不同裁片间的连通电阻。

图片来源于网络

4、测试程序

  • 被测试的服装需按照前面所说的试验环境规定的测试条件下吊挂8H以上,使服装与测试环境条件相一致
  • 测试前把测试仪器与测试重锤通过金属连接线连接
  • 重锤式电阻测试仪,测试档位选定在100V;把测试重锤放置在对应的连体服测试点位置上,按住测试电源15s,使测试仪器处于接通状态,并使测试数据稳定后再行读数
  • 并按照连体服对应的点,再重复测量一次,直至所有的测试点全部完成测试

5、测试结果

  • 每次测试数据,需同时记录测试环境条件,测试电压,连通电阻值,测试日期
  • 当不同测试点间电阻值差异一个数量级以上时,可重复进行测试,以查找出产生差异的原因

以上内容参考电子行业标准SJ/T11412-2010版要求。
