探讨一款手持设备的ESD静电整改问题

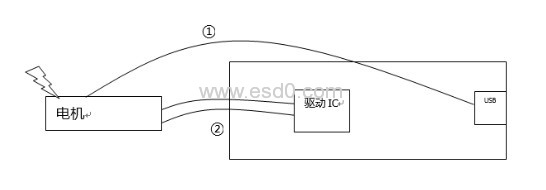

最近一直在头疼一个手持设备的静电问题,一颗TI的电机驱动芯片经常因为静电损坏,所驱动的电机是直接露在外部,人手可以触碰的。电机外壳会有一个导线连接到设备尾端的USB,设备是电池供电的,不与外部大地有连接的可能。大体结构图如下:

目前的整改措施有:

(1)板子是4层板,有相对完整的地平面;

(2)在导线1加了一个ESD二极管到地;

(3)在导线2分别串联了磁珠到驱动芯片,并加了ESD二极管到地。

目前测下来,打接触-8kV的时候有20%的几率会挂掉,试过将导线1(电机外壳)直接接到地,也会挂。

转载自电子产品世界论坛万世浮华的提问,大神们可以给点指导。
